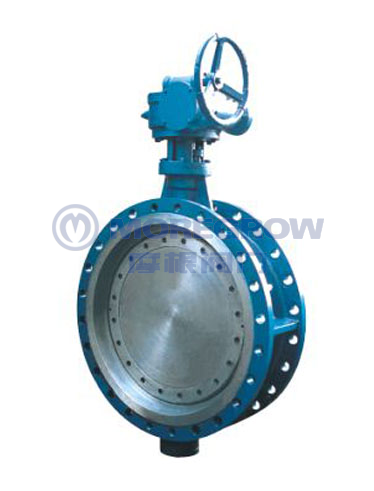

大口径蝶阀 不锈钢大口径蝶阀 D343H DN600-DN200

产品分类:蝶阀系列

产品简介:大口径蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°

产品详情

大口径蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则牌全开状态。

  大口径蝶阀,对夹式蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

  大口径蝶阀采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。

  如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

  常用的蝶阀有对夹蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。

  一、大口径蝶阀和闸阀的性能比较

  公称压力及公称直径相同的普通蝶阀和闸阀哪一个严密性比较好,不易漏水?

  闸阀的密闭性要比蝶阀的好一些,不过也有厂家的蝶阀密闭性能好的。

  闸阀体积大,占用空间大。

  蝶阀体积小,占用空间小。

  具体选用的时候,还要考虑介质的温度、阀门的密封和填料。

  规范规定公称直径大于50的用碟阀。

  对夹蝶阀是国家级重点新产品,高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。

  二、用途

  用于硫酸行业中气体管路:炉前鼓风机出入口,接力风机出入口,电除雾串联及联通阀,S02主鼓风机出入口,转化器调节,预热器出入口等调节和截止气量使用。

  用于硫磺制酸系统中的焚硫、转化、干吸工段,是硫磺制酸装置用阀的首选品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大量推广使用。

  还广泛用于:化工、石化、冶炼、医药、食品等行业中SO2、蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。

  三、结构特点

  ①三向偏心蝶阀的独特设计使密封面之间无摩擦传动,延长了阀门使用寿命。

  ②由扭矩产生弹性密封。

  ③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。

  ④体积小、重量轻、操作轻巧、便于安装。

  ⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。

  ⑥更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。

  ⑦连续结构多样化:对夹、法兰、对焊。

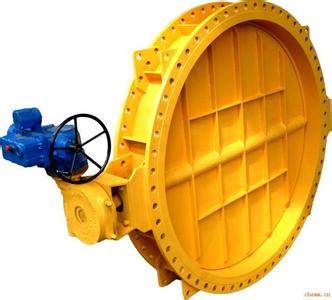

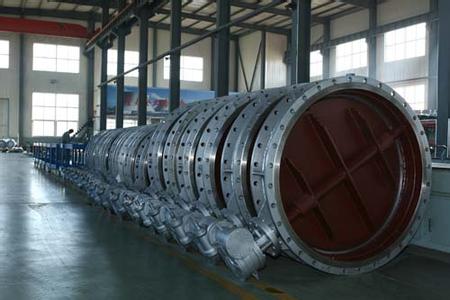

实图: DN:2200 蝶阀阀体  DN:1800 D343H硬密封蝶阀  DN:1600 蜗轮硬密封蝶阀
