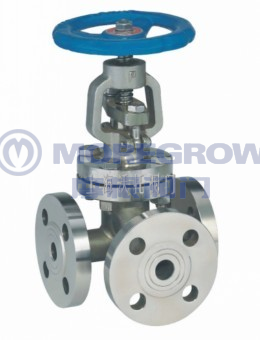

三通不锈钢截止阀 J41H/F产品分类：截止阀系列产品简介：通截止阀用于水、蒸汽、油类和化工溶剂管道中控制流体的装置；三通截止阀阀体是三通道的，改变阀体结构也可制成四通道的；三通截止阀能在管道中取代一个三通接头和三个普通截止阀起分流、合流作用，并且提高阀的密封性能，延长使用寿命，防止“三漏”，降低管路设施成本 |
产品详情
一、三通截止阀结构原理：
J41H/F三通截止阀阀体材质分为铸钢或不锈钢，适用于多种工况的场合；密封垫采用耐高温聚四氟乙烯，耐腐蚀，确保无内外漏。包括有阀体、阀盖、阀瓣及联动阀瓣的阀杆，阀盖内设有与阀体上连接通道垂直设置的阀杆活动空间，阀瓣包括有连接端及密封端，其连接端延伸至阀盖上的活动空间内并与阀杆连接，密封端处于连接通道内并朝向密封座设置，阀盖的活动空间与阀体的连接通道之间设有构成活动空间与连接通道密封的密封组件，该密封组件处于阀瓣的连接端与密封端之间。
二、三通截止阀特点：
1、具有较强的杀菌、清毒功能，防止产品染菌。
2、密封垫采用耐高温聚四氟乙烯复合材料制成。
3、密封垫、阀体中道密封圈，阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀，确保无内外漏。
4、流线型的流道，使得压力损失小。
5、密封垫可更换，拆卸更方便，维护费用低。
6、设计合理，无死角，能有效的降低制药生产中的染菌率，为抗生素无菌生产提供了可靠的保证；
7、结构精密，密封性能好，杜绝了跑、冒、滴、漏、节约了能源消耗，为车间文明生产提供了有利条件；
8、材质可靠、制作精细、经久耐用，密封采用聚四氟乙烯，耐腐蚀性能强，大修时只需更换垫片，拆卸容易、维修方便，降低了成本、提高了经济效益；
9、使用范围广，不仅代替接种站的三通隔膜阀，而且可以广泛使用在原料药车间的结晶罐等工艺管道上，效果良好。
三、三通截止阀性能规范：
|
公称压力 |
1.6 |
MPa |
|
|
试验压力 |
强度试验 |
2.4 |
|
|
密封试验 |
1.76 |
||
|
上密封试验 |
1.76 |
||
|
气密封试验 |
0.6 |
||
|
最高工作温度 |
120 |
℃ |
|
|
适用介质：水、蒸汽、食品、医药等 |
|||
四、三通截止阀连接尺寸
|
规格 |
主 要 连 接 尺 寸 |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z—Φd |
H1 |
H2 |
D0 |
|
|
15 |
130 |
95 |
65 |
45 |
16 |
4—Φ14 |
252 |
194 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4—Φ14 |
270 |
200 |
120 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4—Φ14 |
310 |
235 |
140 |
|
32 |
190 |
135 |
100 |
76 |
18 |
4—Φ18 |
322 |
260 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4—Φ18 |
360 |
345 |
180 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4—Φ18 |
408 |
370 |
200 |
|
65 |
290 |
180 |
145 |
120 |
22 |
4—Φ18 |
435 |
420 |
240 |
|
80 |
310 |
195 |
160 |
135 |
22 |
4—Φ18 |
475 |
455 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8—Φ23 |
525 |
495 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8—Φ23 |
600 |
570 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8—Φ25 |
675 |
630 |
400 |
|
200 |
600 |
350 |
310 |
278 |
34 |
12-Φ25 |
730 |
700 |
500 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
740 |
550 |
五、三通截止阀安装与维护应注意以下事项：
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及微动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
订货须知：
一、J41H/F三通截止阀产品名称与型号②J41H/F三通截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J41H/F三通截止阀型号，请按J41H/F三通截止阀型号直接向我们摩根阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们摩根阀门专家为您审核把关。
