不锈钢升降式止回阀 H41W/H41Y

产品分类:止回阀系列

产品简介:H41H/W升降式止回阀严格按GB12235 标准设计制造,阀瓣沿着中心定位作升降运动, 衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠. 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

产品详情

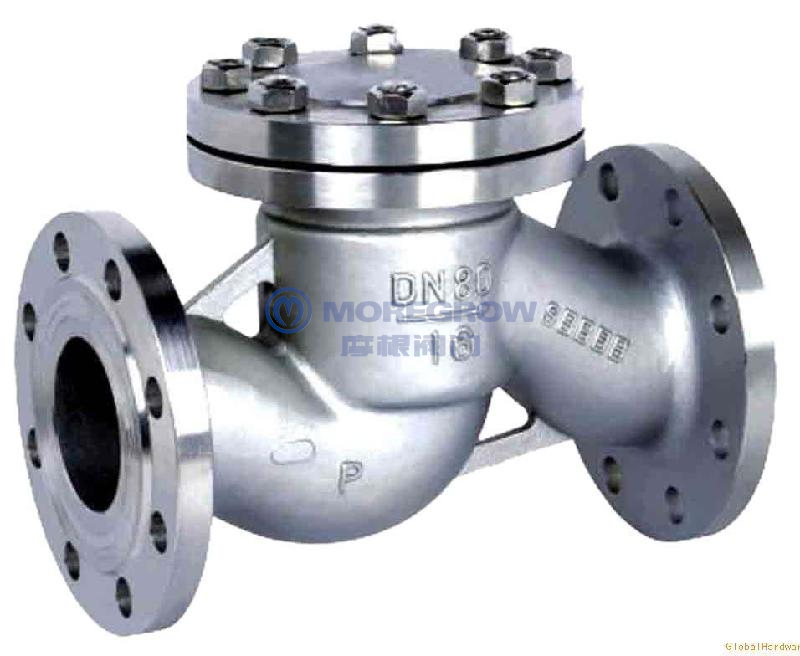

H41W不锈钢升降式止回阀



升降式止回阀型号:H41H

升降式止回阀 公称通径:15MM-200MM

升降式止回阀使用压力:1.6MPA -10MPA

升降式止回阀连接方式:法兰连接

升降式止回阀形式:自动

升降式止回阀主要功能:防止介质回流

升降式止回阀使用介质:水 油品  蒸汽

升降式止回阀质:  铸钢   不锈钢

升降式止回阀 标准:机械部标准或定做非标

H41W不锈钢升降式止回阀用途及特点

H41H/W升降式止回阀严格按GB12235 标准设计制造,阀瓣沿着中心定位作升降运动, 衬套采用磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠. 密封性能优良。产品广泛应用于石油、化工、制药、电力行等各种工况的管路上。

H41W不锈钢升降式止回阀主要性能规范



试验压力

公称压力(MPa )

              1.6

2.5

4.0

6.4

10.0

壳体试验

2.4

3.8

6.0

9.6

15.0

密封试验

1.8

2.8

4.4

7.1

11.0

阀体材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作温度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

水、蒸汽

H41W不锈钢升降式止回阀执行标准

设计制造:GB12235  结构长度:GB12221   连接法兰:JB/T79-1994   试验与检验:JB/T9092-1999


H41W不锈钢升降式止回阀主要连接尺寸



公称通径

PN1.6/2.5/4.0MPa

PN6.4MPa

PN10.0MPa

L

H

L

H

L

H

DN32

180

100

260

160

260

165

DN40

200

110

260

165

260

170

DN50

230

115

300

170

300

175

DN65

290

140

340

185

340

190

DN80

310

170

380

205

380

235

DN100

350

200

430

230

430

265

DN125

400

230

500

265

500

310

DN150

480

255

550

310

550

350

DN200

600

285

650

350

650

400
