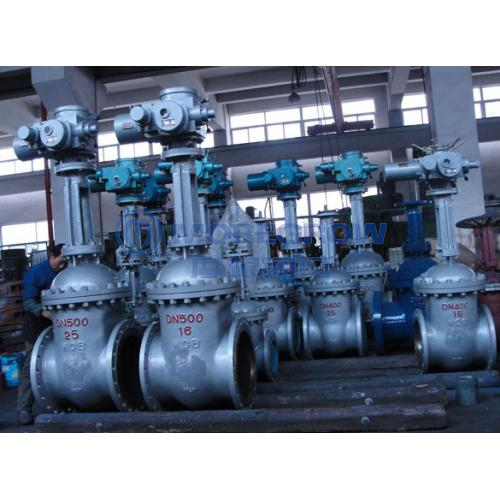

电动闸阀,电动不锈钢闸阀 Z940H/Z940W(Z941H为单闸板,Z940H为弹性闸板)

产品分类:闸阀系列

产品简介:钢制电动楔式闸阀:电动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为堆焊铁基合金(Z940H-100/160)、堆焊硬质合金(Z940Y-100/160、Z940Y-100I)、不锈钢(Z940W-100P、Z940W-100R),公称压力 PN100、PN160,阀体材料为碳素钢(Z940H-100/160、Z940Y-100/160)、铬钼不锈钢(Z940Y-100I)、铬镍不锈钢(Z940W-100P)和铬镍钼不锈钢(Z940W-100R)的闸阀。

产品详情

电动楔式闸阀:电动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为堆焊铁基合金(Z940H-100/160)、堆焊硬质合金(Z940Y-100/160、Z940Y-100I)、不锈钢(Z940W-100P、Z940W-100R),公称压力 PN100、PN160,阀体材料为碳素钢(Z940H-100/160、Z940Y-100/160)、铬钼不锈钢(Z940Y-100I)、铬镍不锈钢(Z940W-100P)和铬镍钼不锈钢(Z940W-100R)的闸阀。

产品性能参数

Z940HZ940YZ940W PN100PN160 钢制电动楔式闸阀主要性能参数

型号

PN

工作压力/MPa

适用温度/

适用介质

Z940H-100

100

10.0

≤425

水、蒸汽、油品

Z940H-160

160

16.0

Z940Y-100

100

10.0

Z940Y-160

160

16.0

Z940Y-100I

100

10.0

≤550

蒸汽、油品

Z940W-100P

100

10.0

≤200

硝酸类介质

Z940W-100R

100

10.0

醋酸类介质

 ⇑

产品零部件材料

Z940HZ940YZ940W PN100PN160 钢制电动楔式闸阀零部件材料



型号

材料



阀体、阀盖、闸板

阀杆

密封面

填料



Z940H-100

碳素钢

铬不锈钢

堆焊铁基合金

石棉石墨或柔性石墨



Z940H-160



Z940Y-100

堆焊硬质合金



Z940Y-160



Z940Y-100I

铬钼不锈钢

铬钼不锈钢

堆焊硬质合金

柔性石墨



Z940W-100P

铬镍不锈钢

铬镍不锈钢

本体材料

聚四氟乙烯



Z940W-100R

铬镍钼不锈钢

铬镍钼不锈钢

本体材料



产品外形及结构尺寸



Z940HZ940YZ940W PN16 钢制电动楔式闸阀主要外形及结构尺寸(mm

DN

L

D

D1

D2

b

f

z×Φd

H

重量/kg

50

250

160

125

100

16

3

4×Φ18

653

59

65

265

180

145

120

18

3

4×Φ18

665

62

80

280

195

160

135

20

3

8×Φ18

725

74

100

300

215

180

155

20

3

8×Φ18

787

92

125

325

245

210

185

22

3

8×Φ18

902

152

150

350

280

240

210

24

3

8×Φ23

955

161

200

400

335

295

265

26

3

12×Φ23

1105

219

250

450

405

355

320

30

3

12×Φ25

1343

376

300

500

460

410

375

30

4

12×Φ25

1516

484

350

550

520

470

435

34

4

16×Φ25

1678

695

400

600

580

525

485

36

4

16×Φ30

1849

977

450

650

640

585

545

40

4

20×Φ30

1937

1033

500

700

705

650

608

44

4

20×Φ34

2234

1087

600

800

840

770

718

48

5

20×Φ41

2432

1357

700

900

910

840

788

50

5

24×Φ41

2489

1481

800

1000

1020

950

898

52

5

24×Φ41

2643

1845
